流量測量方法和儀表的種類繁多,分類方法也很多。渦輪流量計是一種速度式流量計,主要用于測量液體流量。它采用多葉片的轉子(渦輪)感受流體平均流速,從而推導出流量或總量的儀表.它由傳感器和智能顯示儀兩部分組成,也可做成整體式.因?yàn)槠渚哂芯雀摺⒅貜?fù)性好、抗干擾能力強、測量范圍度寬、結構緊湊等優點,不僅被廣泛地應用于源水和供水系統凈水流量的測量中,而且在石油、有機液體、無機液、液化氣、天然氣和低溫流體等測量對象中也獲得廣泛應用。
渦輪流量計的工作原理

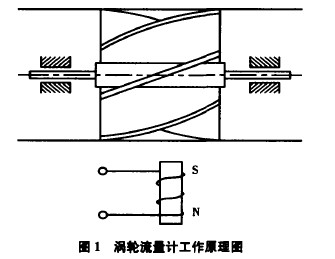

渦輪流量計的工作原理圖見圖1。在管道中心安放一個渦輪,兩端由軸承支撐,當流體通過管道時,沖擊渦輪葉片,對渦輪產生驅動力矩,使輪克服摩攘力矩和流體阻力矩而產生旋轉[lj。在一定的流t范圍內,對一定的流體介質粘度,渦輪的旋轉角速度與流體流速成正比.由此,流體流速可通過渦輪的旋轉角速度得到,從而可以計算得到通過管道的流體流t。
渦輪的轉速通過裝在機殼外的傳感線圈來檢測。當渦輪葉片切割由殼體內永久磁鋼產生的磁力線時,就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送人前t放大器,對信號進行放大、整形,產生與流速成正比的脈沖信號,送人單位換算與流量積算電路得到并顯示累積流量值;同時亦將脈沖信號送人頻率電流轉換電路,將脈沖信號轉換成模擬電流量,進而指示瞬時流量值。
