SKD70型導波雷達物位計是利用導波雷達發出的高頻微波脈沖沿著探測組件（鋼纜或者鋼棒）傳播，遇到被測介質后由于介電常數突變而引起反射，一部分脈沖能量被反射回來的原理進行測量的。發射脈沖與反射脈沖的時間間隔與到被測介質的距離成正比。
一、特點

1. 由于采用了微處理器和回波處理技術，導波雷達物位計可以應用于各種復雜工況。
2. 采用多種過程連接方式及探測組件的形式，使得導波雷達物位計適用于各種復雜工況。
3. 由于采用脈沖工作方式，導波雷達物位計的發射功率低，可安裝于各種金屬、非金屬的容器內，對人體及環境均無傷害。
4. 被測介質產生的湍流或者泡沫對測量無影響。

二、技術參數
1、最大量程   30米（正常20米以內）
2、測量精度   10mm
3、探測組件  鋼纜 PTFE棒
4、過程連接 G1 1/2   G2 或者法蘭DN50 DN80 DN100等
5、工作壓力  -0.1~4.0MPa
6、工作溫度 -40~150℃
7、環境條件 溫度-40~+80℃
8、信號輸出 兩線制4~20Ma/HART
9、供電電源  DC24V 波紋電壓1VPP
10、耗電量  max22.5mA
11、外殼防護等級 IP68
三、安裝要求
1、在整個量程內為確保鋼纜或者棒不要接觸內部障礙物，在安裝時請盡可能避開管內設施（如：人梯、限位開關、加熱設備、支架等）。
2、鋼纜或者棒不得與加料的料流相交，盡量遠離進料口和出料口。
3、在安裝時要注意最高料位不得進入測量盲區，方法如下：
A、儀表與管壁必須保持一定的距離
B、儀表的安裝盡可能使纜或者棒方向與被測介質表面垂直。
C、安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定。本安型的外殼采用鋁殼。本安型儀表可安裝在有防爆要求的場合，儀表必須接地。
4、對于錐形容器，儀表的最佳安裝位置是容器頂部中央，這樣可以保證測量到容器底部。
5、室外安裝時應采取遮陽、防雨措施。
6、電氣連接線采用兩芯屏蔽線纜（電源供電與輸出電流信號共用）

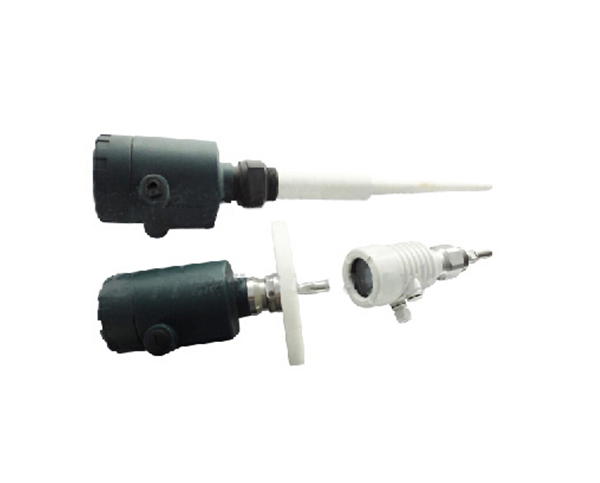

導波雷達物位計系列產品有：桿式導波雷達物位計；纜式導波雷達物位計，防腐式導波雷達物位計；
