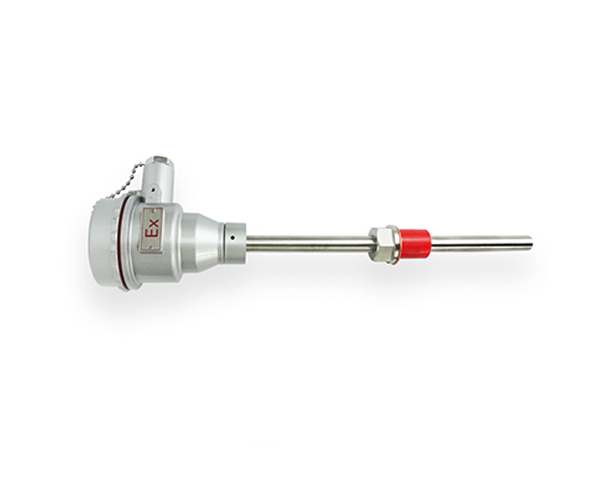

工業用隔爆型熱電偶是一種溫度傳感器，在化學工業自控系統中應用極廣，通過隔爆型熱電偶可將控制對象的溫度參數變成電信號，傳遞給顯示儀、記錄儀和調節儀，對系統施行檢測、調節和控制。 |
| 在化工廠，生產現場常伴有各種易燃、易爆等化學氣體，如果使用普通的熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆型熱電偶作為溫度測量?jī)x表，隔爆型熱電偶產品適用于EXdⅡCT6溫度組別區間內的具有爆炸性氣體危險的場所內。 |
| 工作原理: |
| 如果由兩種不同成份的均質導體(熱電極)組成閉合回路,當兩端存在溫度梯度時,回路中就有電流通過,那么兩端之間就存在熱電勢。 |
|
| 防爆原理: |
| 利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花、電弧和危險溫度的零部 件都密封在接線盒內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度不傳到腔外。 |
|
| 特 點 : |
| 按符合國際IEC標準的最新防爆規程GB3836設計; |
| 采用兩腔式隔爆結構,更換測溫元件簡便,使用安全可靠 |
隔爆標志EXdⅡCT6,適用于ⅡC級以下,引燃溫度T6以上,含爆炸性氣體場合的溫度測量。
選型方法:
W溫度儀表 |
|
|
|
|
|
|
|
|
R熱電偶 |
|
|
感溫元件材料 |
N鎳鉻—銅鎳 |
E鎳鉻—鎳硅 |
F鐵－銅鎳 |
C銅－銅鎳 |
| |
偶絲對數 |
無—單支 |
2－雙支 |
安裝固定形式 |
|
2固定螺紋 |
4固定法蘭 |
6固定螺紋錐形式 |
|
接線盒形式 |
4－隔爆式 |
|
|
保護管直徑 |
0－φ16 |
1－φ20 |
|
