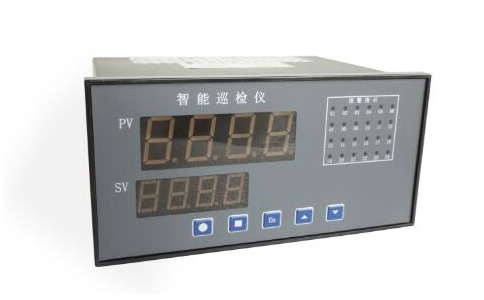

SK-500智能巡檢儀
|
●適用范圍
SK-500智能巡檢儀與各類傳感器、變送器配合使用，可對多路溫度、壓力、液位、流量、重量等工業過程參數進行巡回檢測、報警控制、變送輸出、數據采集及通訊。
●功能特點
萬能輸入功能
自動校準和人工校準功能
多重保護、隔離設計、抗干擾能力強、可靠性好
良好的軟件平臺，具備二次開發能力，以滿足特殊的功能
模塊化結構，配合儀表芯片，功能組合、系統升級方便
自動巡檢、手動定檢可自由切換
巡檢通道切換時間及通道有效數可設定
●主要技術指標
基本誤差： 0.2％FS±1個字
分 辨 力：1/20000、14位A/D轉換器
顯示方式：雙排四位LED數碼管，上排顯示測量值，下排顯示通道號
采樣周期：0.5S
報警輸出： ⑴1-64通道統一上下限報警，繼電器輸出觸點容量 AC220V/3A
⑵1-8通道分別獨立報警，繼電器輸出觸點容量 AC220V/1A
變送輸出：通過開關量輸入可選擇相應通道帶 4～20mA、0～10mA、1～5V、0～5V 隔離輸出 精度：±0.3％FS
通訊輸出：接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率--300～9600bps內部自由設定
電 源：開關電源 85～265VAC 功耗4W以下
● 型號說明
| 型 譜 |
說 明 |
| SK-500 |
|
智能巡檢儀 |
| 外型尺寸 |
A |
|
橫式160×80×125mm |
| T |
|
臺式320×120×250mm |
| 通道數 |
□□ |
|
0-64路，A規格儀表最多24路 |
| 報警輸出 |
H |
|
各通道統一上限報警 |
| L |
|
各通道統一下限報警 |
| D |
|
各通道獨立報警（最多8路） |
| 變送輸出 |
X1 |
|
4～20mA輸出 |
| X2 |
|
0～10mA輸出 |
| X3 |
|
1～5V輸出 |
| X4 |
|
0～5V輸出 |
| 通訊輸出 |
P |
|
微型打印機 |
| R |
|
串行通訊RS232 |
| S |
|
串行通訊RS485 |
| 供電電源 |
|
220VAC供電 |
| W |
|
DC24V供電 |
| 輸入信號 |
Sn |
見"輸入信號類型表" |
輸入信號類型表：
參數提示符 |
輸入信號內容 |
參數提示符 |
輸入信號內容 |
tc-k |
K型 |
rtd |
遠傳電阻0~400Ω |
tc-s |
S |
bA1 |
BA1 |
tc-e |
E |
bA2 |
BA2 |
tc-b |
B |
0~50 |
0~50mV |
tc-t |
T |
0~5V |
0~5V |
Tc-n |
N |
1~5V |
1~5V |
tc-j |
J |
0~20 |
0~20mA |
P100 |
Pt100 |
0~10 |
0~10 mA |
C100 |
Cu100 |
4~20 |
4~20 mA |
Cu50 |
Cu50 |
|
|
型號舉例：SK-500A-16HS-Pt100
SK-500系列智能巡檢儀，橫式160×80×125mm ,輸入Pt100，各通道統一上限報警，帶RS485串行通訊供電電源220VAC。
|
|
